焊接機器人的控制器是機器人的核心部件，它實施焊接機器人的全部信息處理和對機械手的運動控制。工業焊接機器人控制器大多采用二級計算機結構，虛線框內為第一級計算機，它的任務是規劃和管理。機器人在示教狀態時，接受示教系統送來的各示教點位置和姿態信息、運動參數和工藝參數，并通過計算把各點的示教 (關節) 坐標值轉換成直角坐標值，存入計算機內存。

焊接機器人的控制器部件圖

焊接機器人在再現狀態時，從內存中逐點取出其位置和姿態坐標值，按一定的時間節拍 (又稱采樣周期) 對它進行圓弧或直線插補運算，算出各插補點的位置和姿態坐標值，這就是路徑規劃生成。然后逐點的把各插補點的位置和姿態坐標值轉換成關節坐標值，分送至各個關節。這就是第一級計算機的規劃全過程。

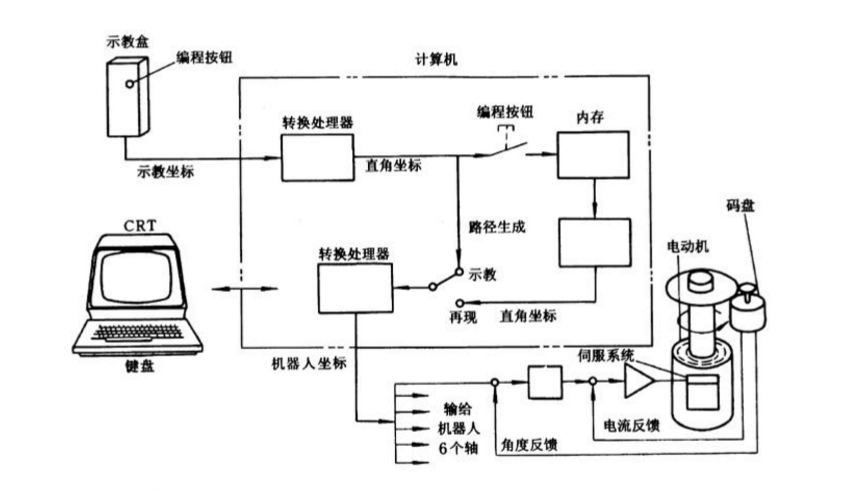

焊接機器人的控制器工作原理圖

第二級計算機是執行計算機，它的任務是進行伺服電動機閉環控制。它接收了第一級計算機送來的各關節下一步預期達到的位置和姿態后，又做一次均勻細分，以求運動軌跡更為平滑。然后將各關節的下一細步期望值逐點送給驅動電動機，同時檢測光電碼盤信號，直到其準確到位。

以上均為焊接機器人工作的實時過程，上述大量運算都必須在控制過程中完成。以 PUMA 機器人控制器為例，第一級計算機的采樣周期為28ms ，即每28ms向第二級計算機送一次各關節的下一步位置和姿態的關節坐標，第二級計算機又將各關節值等分30細步，每0.875ms向各關節送一次關節坐標值。
