點焊焊接機器人及其系統的基本構成

(1)點焊焊接機器人的結構形式

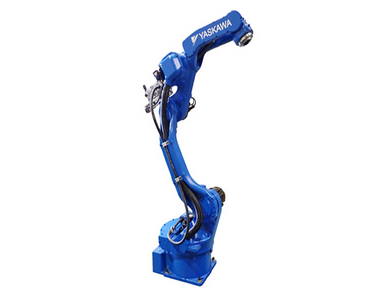

點焊焊接機器人雖然有多種結構形式，但大體上都可以分為3大組成部分，即機器人本體、點焊焊接系統及控制系統。目前應用較廣的點焊焊接機器人，其本體形式為直角坐標簡易型及全關節型。前者可具有1～3個自由度，焊件及焊點位置受到限制；后者具有5～6個自由度，分DC伺服和AC伺服兩種形式，能在可到達的工作區間內任意調整焊鉗姿態，以適應多種形式結構的焊接。點焊焊接機器人控制系統由本體控制部分及焊接控制部分組成。

(2)點焊焊接機器人焊接系統

點焊焊接機器人焊接系統主要由焊接控制器、焊鉗(含阻焊變壓器)及水、電、氣等輔助部分組成，系統原理。

點焊機器人焊鉗，點焊機器人焊鉗從用途上可分為C形和X形兩種。C 形焊鉗用于點焊垂直及近于垂直傾斜位置的焊縫：X形焊鉗則主要用于點焊水平及近于水平傾斜位置的焊縫。

從阻焊變壓器與焊鉗的結構關系上可將焊鉗分為分離式、內藏式和一體式3種形式。
